12寸精密转盘切割锯JLX-305
  • 12寸精密转盘切割锯JLX-305

精密转盘切割锯JLX-305

12 inch precision turntable cutting saw

  • 厂家指导价:¥3666/台

  • 产品特点

    1、特色的滚珠精密转盘结构,令角度摆动灵活、精准,结构稳定;

    2、工作台及靠板缝隙小,有利于余料的横向移动避免打料;

    3、独创的摆动头用粗密轴承支座结构,使切割效果更加光洁。

    4、14寸还有自动冷却喷雾装置,让切片使用寿命更久。

  • 获取厂家底价产品视频
  • 优势:高速精密 丨 超长寿命 丨 安全稳定 丨 质保十年

机床用途

精密转盘切割机是用于工业型材、铝合金门窗料切割开料的专用设备,既可45°开料,又可90°开料,根据所配锯片大小,精密转盘切割机有12寸及14寸两种规格,本机适用广泛,是各大、中、小各类门窗厂必备的切割设备。

锯切范围:

12寸机型:90°最宽145,最高100;45°最宽105,最高100;

14寸机型:90°最宽160,最高120;45°最宽120,最高120;

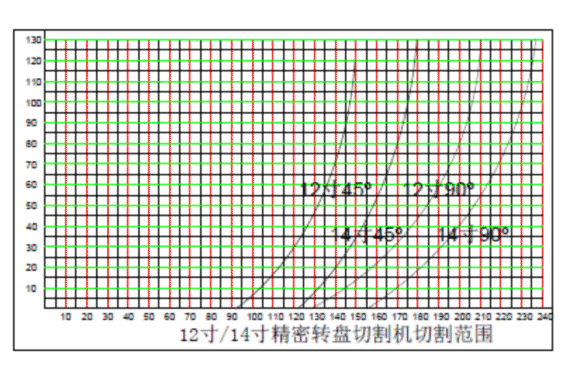

精密转盘切割机12寸14寸切割范围
精密转盘切割机12寸14寸切割范围

产品亮点

1、本机采用12寸(Φ305)或14寸(Φ355)硬质合金镶齿锯片,并辅以喷油冷却润滑装置(12寸需人工拉手拉阀喷油,14寸进刀即自动喷油),既可提高加工精度,又可延长锯片的使用寿命。

2、本机人工手握手柄下压,手动进刀,进刀速度可控,结构简单,易于维护。

3、本机电机机座与切割臂做为一体,通过支架与转盘连接,可左右摆动,角度有左右45°及90°三种,方便按要求尺寸加工。如下图:

12寸/14寸精密转盘切割锯 JLX-305/355刀锯细节图02

4、手动压下进刀时,活动护罩跟着打开,方便切料;手动拉起退刀时,护罩合上,防止锯片伤人。

5、三个支撑脚可以拆卸,易于搬运。

6、根据客户需求,本机可以左、右各配一套料架,定位料架的活动限位板位置可调,限定型材长度,切割效率高。

产品参数

型号 JLX-305 JLX-355
主电机功率: 1.5kw 1.8kw
主电机转速: 2800r/min
主轴转速: 3600r/min 3200r/min
锯片尺寸: Φ25.4*φ305*120T Φ25.4*φ355*120T
工作气压: 0.5~0.8MPa
电源: 220V/380V
频率: 50Hz
外形尺寸mm: 620*650*1200(含支撑脚) 650*750*1300(含支撑脚)
单个料架外形尺寸mm: 3000*275*720(单独包装)
包装箱尺寸mm: 680*680*515 720*720*600
主机净重: 64kg 92kg

产品图片

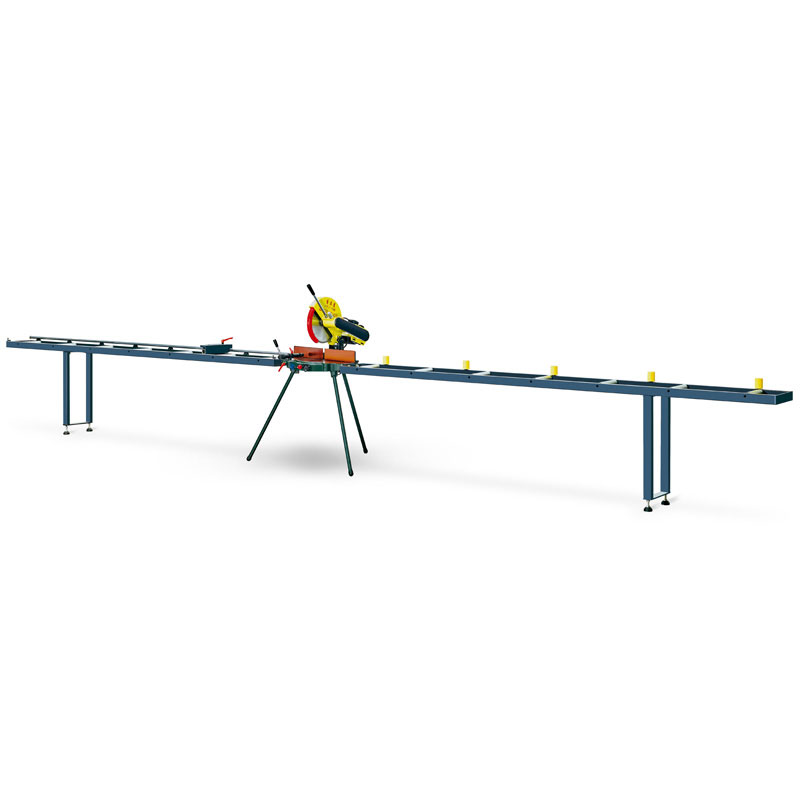

12寸/14寸精密转盘切割锯 JLX-305/355整机实物图

12寸/14寸精密转盘切割锯 JLX-305/355高清大图

12寸/14寸精密转盘切割锯 JLX-305/355刀锯细节图01

12寸/14寸精密转盘切割锯 JLX-305/355刀锯细节图02

机床结构

精密转盘切割机,主要由电机、转盘、支座、切割臂及护罩、锯片主轴,压料装置、支撑脚等部分组成。

1、动、定转盘配合间隙适中,之间装有轴承钢珠,配合前面的定位插销,摆动灵活又不失稳定性。

2、更换锯片方便。主轴外壳上装有插销,需要换锯片时,拧开螺盖,将插销压入皮带轮的定位孔,止住主轴(看不到定位孔时,可盘动主轴直到定住位),换完锯片后,插销靠弹簧力复位,最后拧上螺盖。如图:

插销靠弹簧力复位图解

3、支座前后都装有限位螺钉,将切割臂限制在一定的上下摆动范围之内,升起时不至于后仰过多,压下时不至于锯片切到动盘。

4、靠板预留有气压料位置,满足客户多样需求。

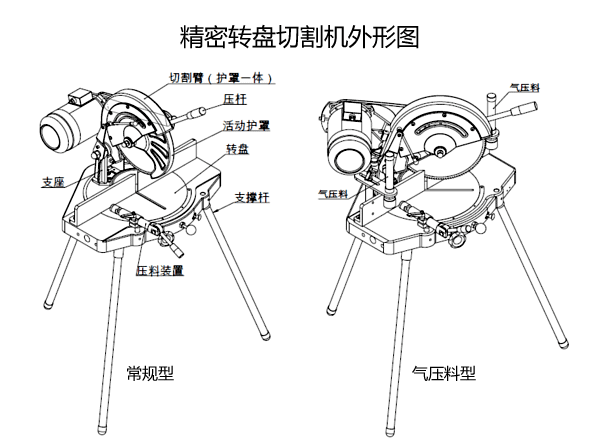

常规、气压料精密转盘切割机外形如下:

气压料精密转盘切割机外形图

出厂前,每台机器都会经过空机装配调试以及装上锯片调试。新机都装有锯片,开机即可投入使用。如需更换锯片,锯齿必须要与旋向标示箭头指向一致。

维护与保养

转盘台面要经常保持清洁。

工作时,锯片需喷雾冷却。需经常观察切削液液位,切削液不足时需要加注。

45°及90°角度转换时,摆动不能用力过猛,摆到位后,插销也必须插到位。
