机床用途
双轴铣榫切割机是用于工业铝型材、铝合金门窗料的端面接口铣榫的专用铣削设备。
产品亮点
1、本机采用Φ150~Φ200铣刀,Φ305切割锯片,齿部均镶硬质合金,并辅以自动喷油冷却润滑装置,既可提高加工精度,又可延长铣刀及锯片的使用寿命。
2、本机进刀装置采用气液阻尼缸,速度可调,运行平稳,型材铣削截面光洁度高。
3、本机两个电机都安装在拖板上,铣榫电机仅上下位置可以调节,切割电机上下及前后位置都可以调节,方便按要求尺寸加工。
产品参数
铣削范围:宽度X高度=360X150,可并排放几根料。
电机功率 | 铣榫2.2kw 切割1.5kw |
电机转速 |
2840r/min |
铣刀尺寸 |
Φ32 XΦ150 (6寸) ~Φ200(8寸) |
锯片尺寸 |
Φ25.4 XΦ305 (12寸)X120T |
工作气压 |
0.5~0.8MPa |
电源 |
380V,频率50Hz |
外形尺寸 | 1400X1500X1400mm (长X宽X高=,宽含料架) |
重量 |
391kg |
产品图片

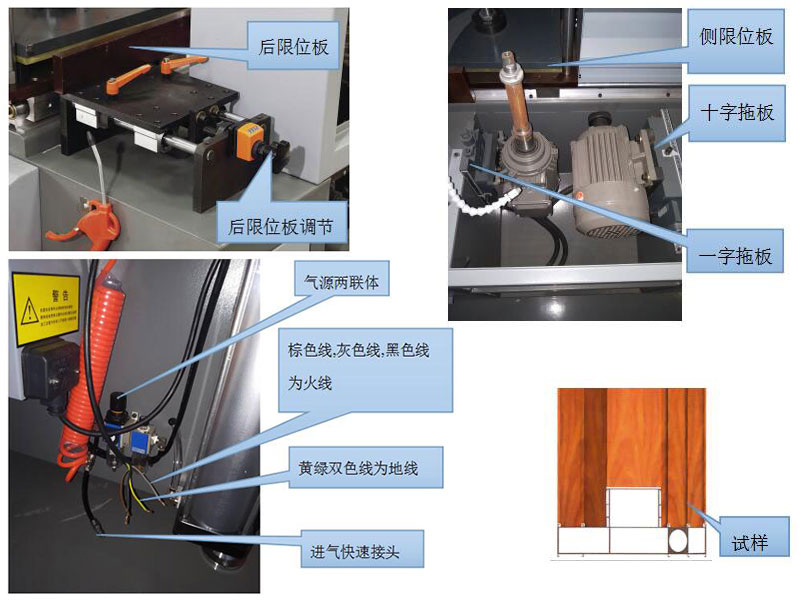

机床结构
双轴铣榫切割机主要由平移式气液送料装置、气动压料装置、自动喷油冷却润滑装置、电机、机架等部分组成。
工作时,料走刀不走,由送料气缸、气液转换器、单向节流调速阀、喷油咀等装置完成进料铣削动作。进料时开始喷油润滑,进料速度可无级调速,由单向节流阀完成。
双轴铣榫切割机外形示意图
铣刀拆装

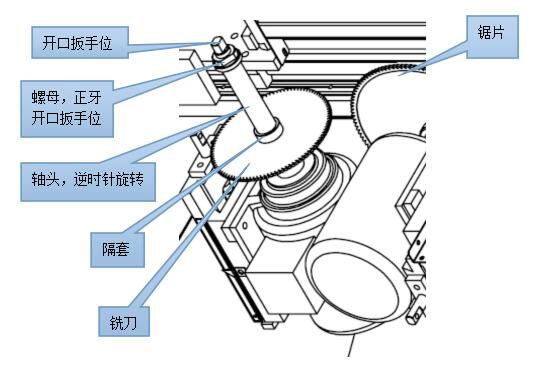

送料气缸回到进刀位→断电→拆掉铣刀护罩→一个扳手卡轴头,另一个扳手卡住螺母,转螺母,初始时可用大力使劲扳一下,靠冲力拧松螺母。注意螺母为正牙→取出旧铣刀→换上新的铣刀,如果有多
片铣刀,根据型材要求,铣刀间还要加垫圈(隔套)。注意铣刀齿倾角与进刀方向相反→拧紧螺母→合上护罩→开电源,试机。
双轴铣榫机铣刀位置图
故障排除
铣榫机通电、通气之后才能启动。
通电后,指示灯亮,否则检查电机输入等线路。
气压达不到工作压力:首先检查空压机的输出压力,再调节调压阀。
